隨著社會的發展，科技的進步，道路規劃設計理念的提升，道路設計越來越受民眾及政府部門的重視。傳統的二維道路設計CAD出圖、三維視頻制作的方式已經不能滿足道路規劃設計的需要，基于CAD的二維道路設計及基于3DGIS三維道路自動生成的時代已經來臨！

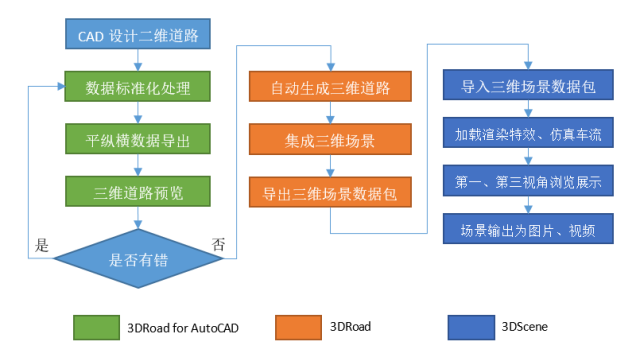

三維道路設計方案可視化流程，如下圖所示：

首先用戶通過我們研發的3DRoad for AutoCAD插件對道路的施工圖、竣工圖的平、縱、橫、邊坡等數據進行處理和導出；

然后，通過3DRoad自動生成三維道路，批量加載道路附屬設施，自動拉伸三維建筑或者加載三維建筑的BIM、3dmax等模型，集成三維場景；

最后，在3DScene中加載3DRoad中導出的三維場景數據包，加載雨、雪、水面、云、光照等渲染特效以及仿真車流，以第一、第三人稱視角進行場景瀏覽，也可以將場景輸出為圖片和視頻。

1CAD設計圖紙準備

平面設計圖紙

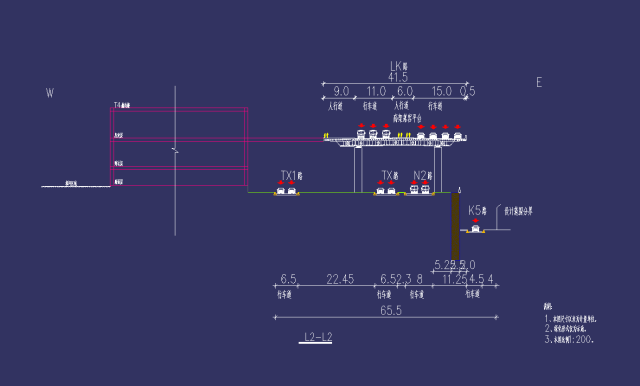

橫斷面設計圖紙

縱斷面設計圖紙

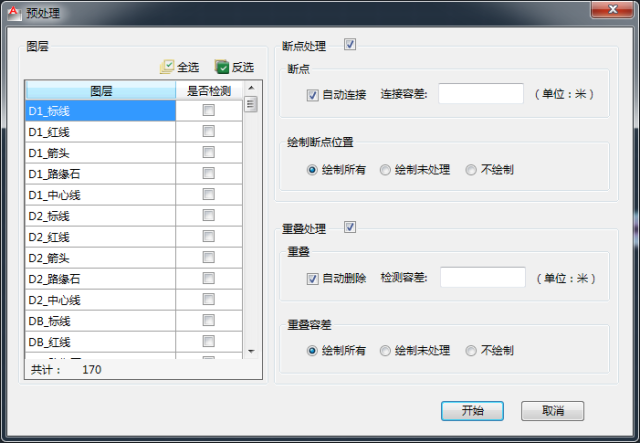

2數據標準化處理

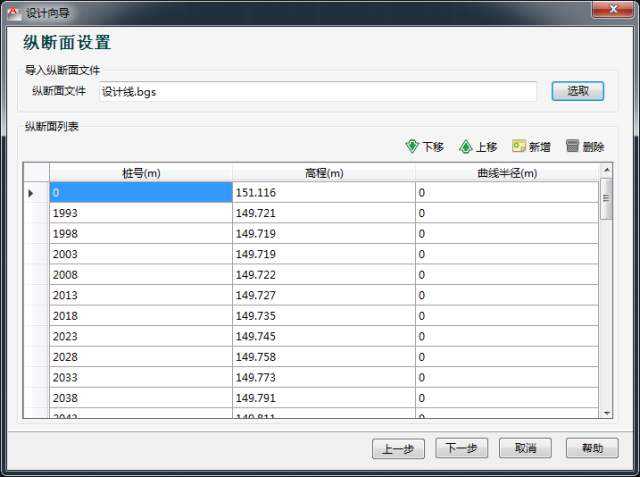

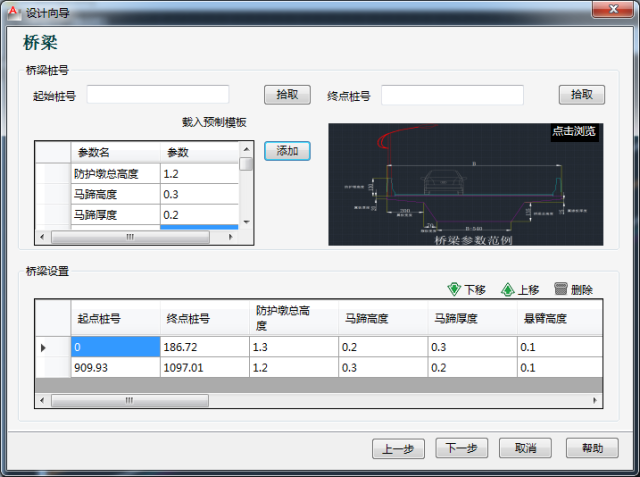

3平、縱、橫、邊坡、橋隧參數導出

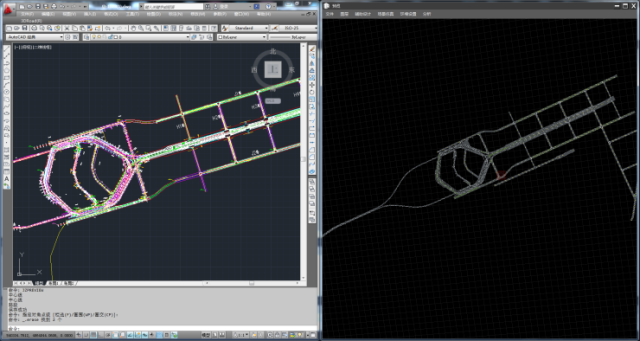

4三維道路預覽

5三維道路自動生成

6三維場景集成

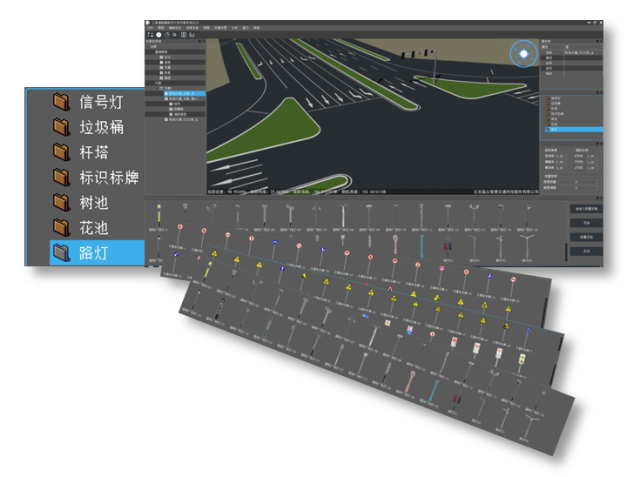

批量添加道路附屬設施

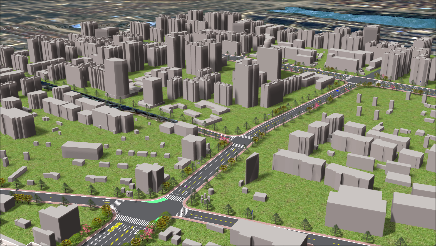

三維建筑拉伸

加載BIM模型

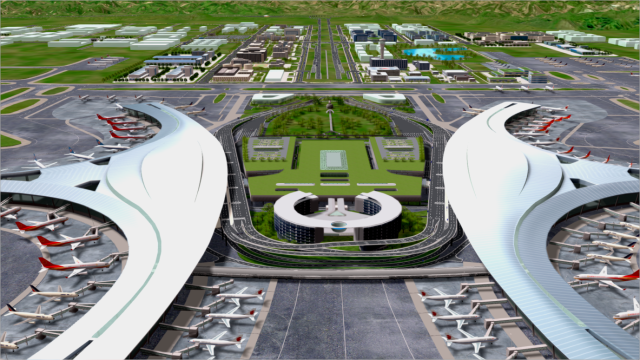

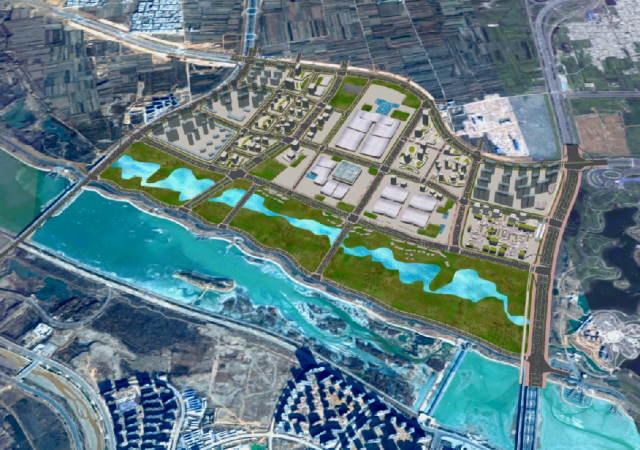

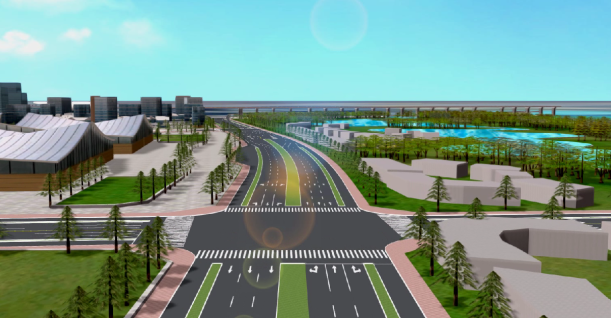

三維場景集成效果圖

7特效、仿真車流加載

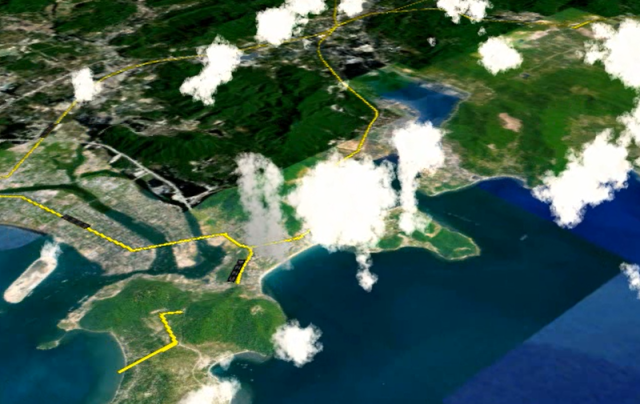

云

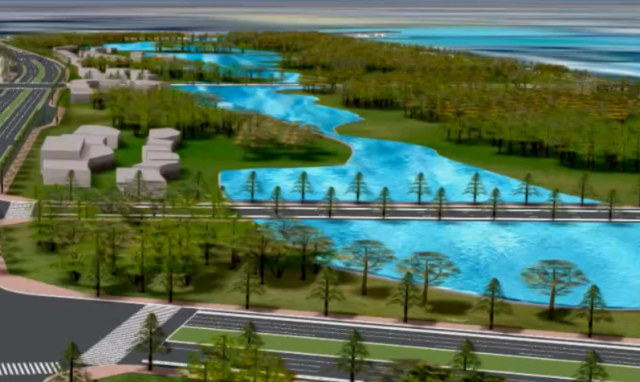

水面

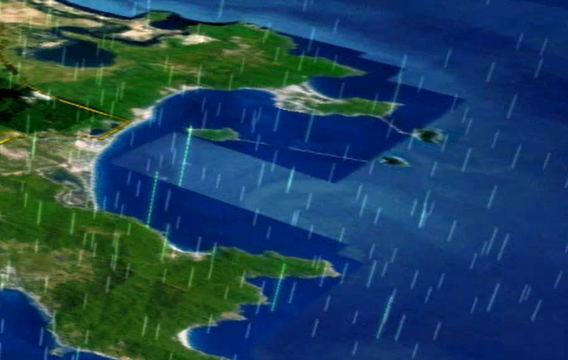

雨

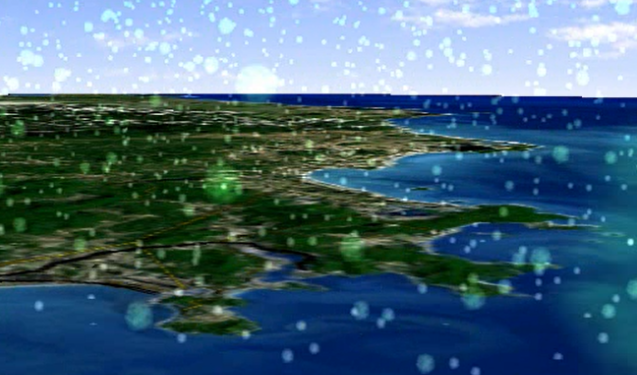

雪

光照

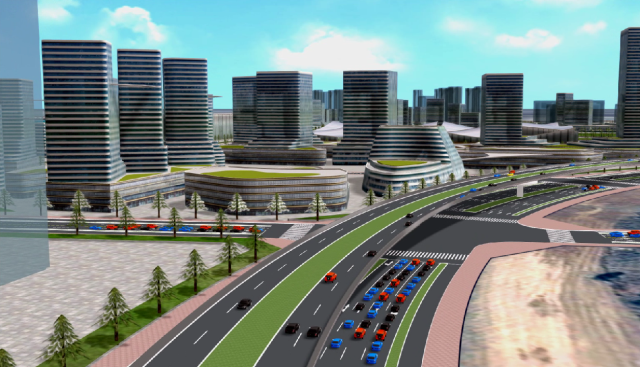

仿真車流

8第一、第三視角瀏覽

第三人稱視角

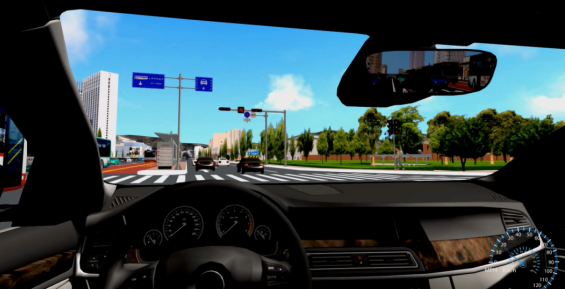

第一人稱視角

9圖片、視頻輸出
